用途

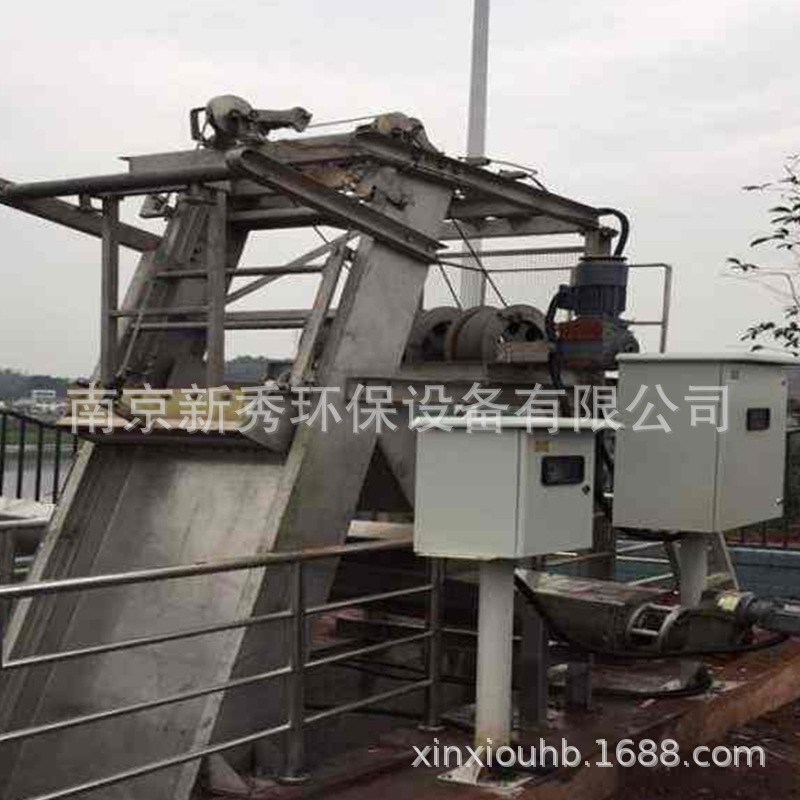

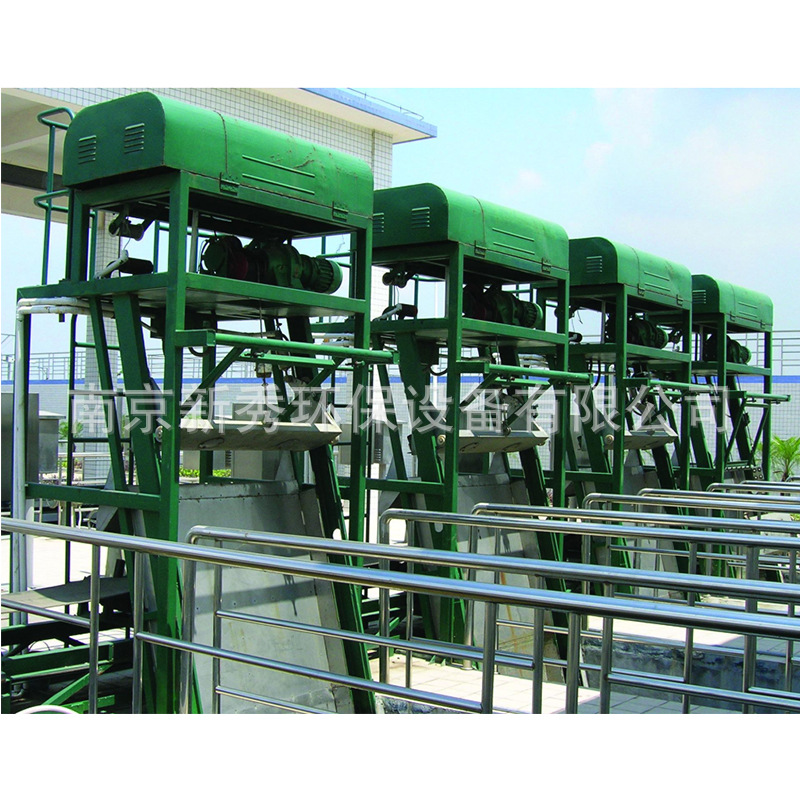

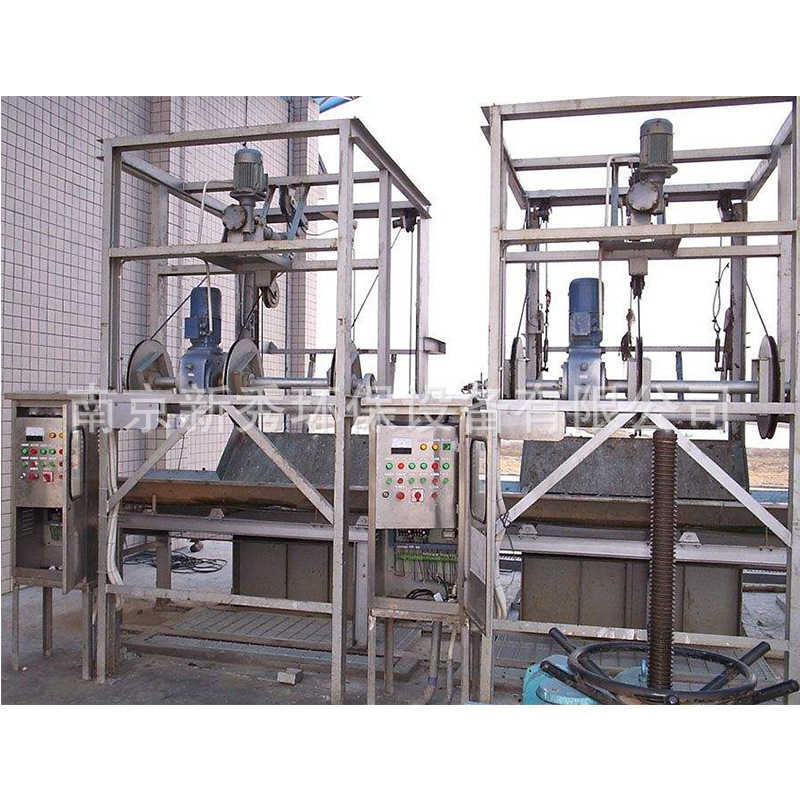

LZ鋼絲繩牽引格柵除污機
LZ型三索式鋼絲繩格柵除污機,它適用于大中型的自來水廠、雨／污水提升泵站、污水處理廠及電廠進水口等處，以攔截和清理水中粗大的漂浮物和底部沉積物，保護水泵葉輪，減輕后續工藝設備的處理負荷。
結構及工作原理
該設備的機架固定在井口上端，由固定柵條組成過水柵面。當污水流經柵面，大于柵隙的雜物被攔截。耙斗先由翻耙電機驅動，完成開翻動作后停止，再由升降電機驅動，并在高度限制器的控制下，沿兩側導軌下降至格柵井底部后停止，并再次自動開啟翻耙電機，完成臺耙動作后停止。升降電機又再次啟動，耙斗在鋼絲繩的牽引下，插入柵條間隙中，將攔截的雜物撈起，并沿著柵面、擋渣板上升，在高度限制器控制下，在到達卸料口位置后，升降電機停止。上機架處的清污刮板隨耙斗的上升動作自動將雜物刮除，從卸料口中落入輸送機或垃圾小車上，一次清撈過程完成。
主要特點
1、由于耙斗牽引點偏離耙斗鉸支點，因而具有強制閉耙力，比傳統的兩點重合*；
2、與鏈傳動除污機比，構造簡單，重量輕，維護簡單。用于渠（井）深度大的格柵間，此一優點更為明顯；
3、除導軌、格柵長期置于污水，耙斗等取渣部件在工作時短暫置于污水中外，其它部件均在井上，耐腐蝕且維護方便；
4、具有全面可靠的機械過載保護，保證運行.
構造及工作過程

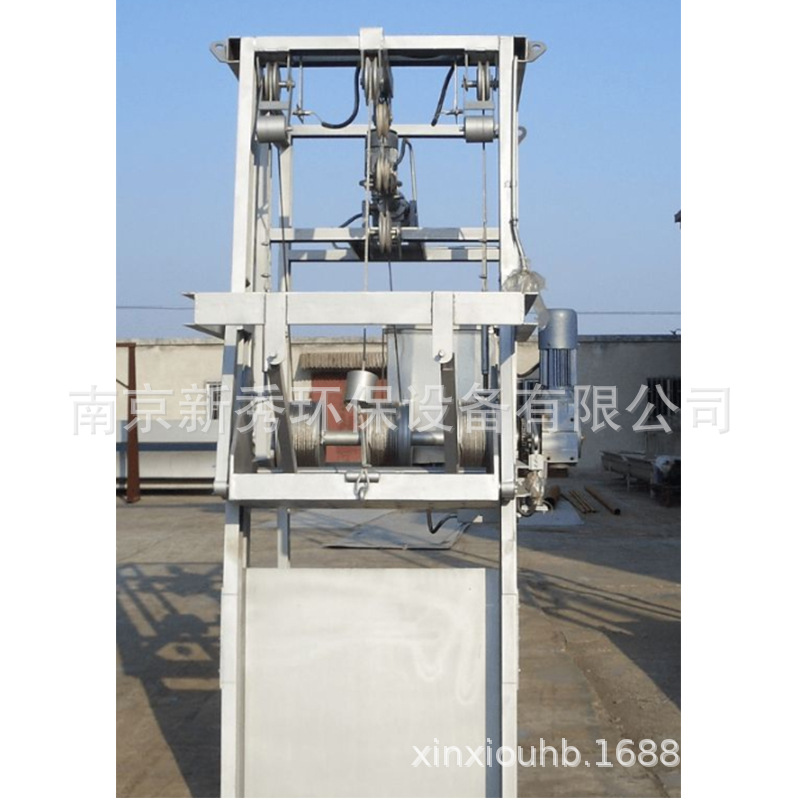

本機由機架、鋼繩驅動及過扭保護裝置、二根牽引鋼繩和置于中間的一根開閉耙鋼繩、導向輪、松繩開關、耙斗開閉裝置、耙斗及斗車、格柵、導軌及托渣板、撇渣板、導渣板、電控設備等構成。
工作循環過程如下：在發出工作指令后，鋼繩驅動裝置開動放繩，耙斗從位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置（電液推桿）的推動下通過中間鋼繩的牽引張開并繼續下行，直至抵達渠（井）底下限位，因限位桿阻擋，小車停動而鋼繩松馳，松繩開關動作，啟動電液推桿后縮，放松中間鋼繩，使耙斗在自重的作用下閉合。待耙齒插入格柵間隙后，鋼繩驅動裝置開動收繩，進一步強制耙斗閉合后耙斗和斗車沿導軌上行，清理并輸送被格柵攔截的柵渣，直至觸及撇渣板，在兩者相對運動的作用下，柵渣被撇出經導渣板落入盛渣桶（或輸送機），完成了一個工作循環。
LZ鋼絲繩牽引格柵除污機型號說明
